Wie zu unterscheiden ist: Der Unterschied zwischen Vorrichtungen, Lehren und Inspektionswerkzeugen

Der Unterschied zwischen Vorrichtungen, Lehren und Prüfmitteln:

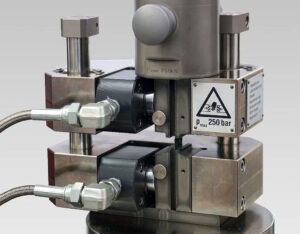

Halterungs

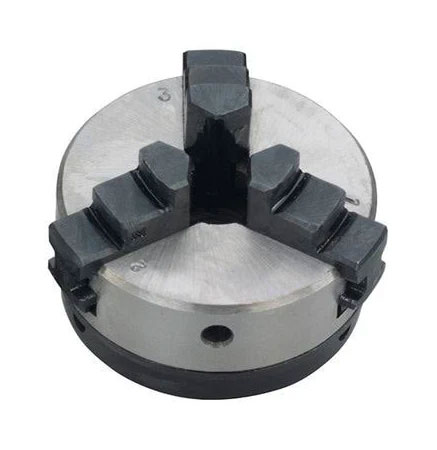

Um die Bearbeitungsgenauigkeit des Werkstücks zu gewährleisten, wird das Werkstück während des Bearbeitungsvorgangs relativ zur Werkzeugmaschine und zum Werkzeug positioniert und zur Bearbeitung bzw. Prüfung befestigt. Zum Beispiel: Dreibackenfutter

Die Vorrichtungsmaterialien sind meist Stahl, Aluminium usw. und müssen im Allgemeinen das Werkstück gleichzeitig positionieren und fixieren.

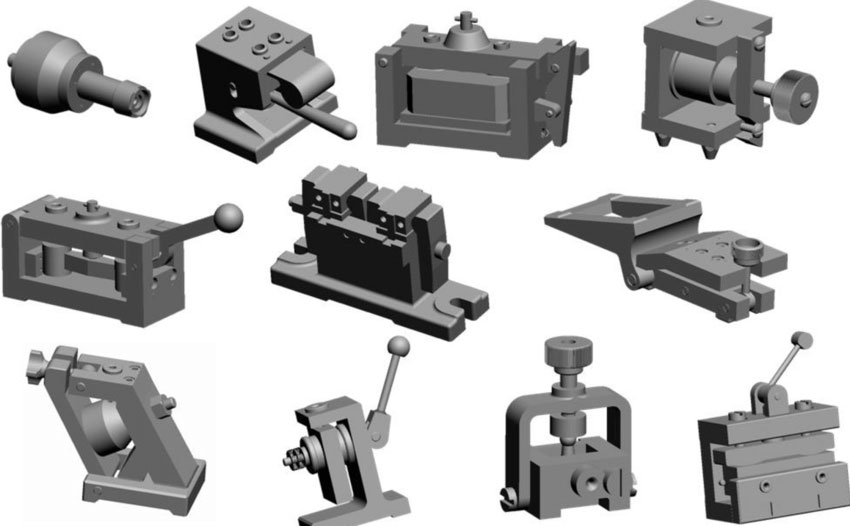

Vorrichtungen

Die Spannvorrichtung ist ein Werkzeug, das die Kontrolle der Position oder der Bewegung (oder beides) unterstützt und auch als "Form" oder "Werkzeug" bezeichnet wird. Ihr Hauptzweck besteht darin, ein Teil wiederholt und genau zu reproduzieren. Zum Beispiel: eine Vorrichtung zum Trennen von Platten, eine Schweißvorrichtung, eine Vorrichtung zum Schrauben usw.

Die Materialien der Vorrichtung sind meist Bakelit, Epoxidplatten, Kunststein usw. Im Allgemeinen muss das Werkstück nur positioniert und nicht fixiert werden.

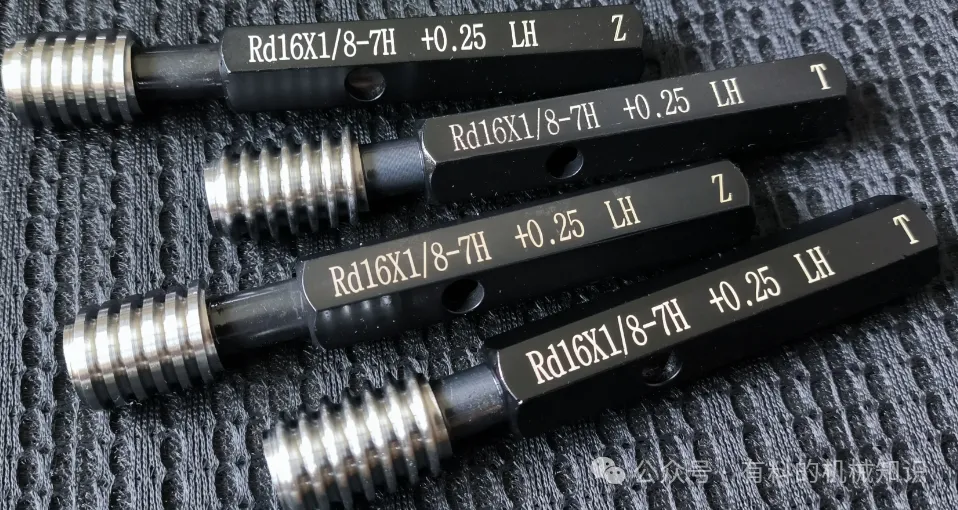

Inspektionswerkzeuge

Es handelt sich um Werkzeuge, die in der industriellen Produktion eingesetzt werden, um die Maßangaben von Werkstücken zu ermitteln und deren Bearbeitungsgenauigkeit während der Produktion zu kontrollieren. Zum Beispiel: Bügelmessschraube, Messschieber, Gewindelehre, spezielle Prüfwerkzeuge, usw.

Klassifizierung der Vorrichtungen: allgemeine Vorrichtungen, spezielle Vorrichtungen, Montagevorrichtungen, allgemeine verstellbare Vorrichtungen

(1) Universalbefestigungen:

Sie sind im Allgemeinen genormt und sehr vielseitig. Sie können verwendet werden, um verschiedene Werkstücke mit minimaler oder keiner Einstellung zu spannen. Sie können für die Bearbeitung verschiedener Werkstücke innerhalb eines bestimmten Bereichs verwendet werden. Zum Beispiel ein Dreibackenfutter oder eine Flachzange auf einer Drehmaschine.

(2) Besondere Vorrichtungen

Eine Vorrichtung, die speziell für die Bearbeitung eines bestimmten Prozesses eines bestimmten Werkstücks entwickelt wurde. Sie hat die Vorteile einer kompakten Struktur, einer schnellen Bedienung und eines einfachen Einsatzes. Sie eignet sich für die Produktion mit festen Produkten und großen Chargen.

(3) Montagevorrichtungen

Eine Spezialvorrichtung wird mit standardisierten und serialisierten Vorrichtungsbauteilen nach dem Montageverfahren einer Spezialvorrichtung entsprechend den Bearbeitungsanforderungen eines bestimmten Prozesses eines bestimmten Werkstücks zusammengesetzt. Die Verwendung von Montagevorrichtungen verkürzt den Konstruktions- und Produktionszyklus von Sondervorrichtungen erheblich. Darüber hinaus können bei einer Produktänderung die meisten der ursprünglichen Vorrichtungskomponenten entfernt und wiederverwendet werden, was sich für die Produktion von Kleinserien und großen Varianten eignet.

(4) Universal verstellbare Halterung

Eine spezielle Vorrichtung, die durch den Austausch einzelner Positionier-/Spannelemente gebildet wird. Diese Vorrichtung kann für verschiedene Werkstücke verwendet werden, das zu bearbeitende Objekt ist unbestimmt, und der allgemeine Bereich ist groß. Sie eignet sich für die Mehrsorten- und Kleinserienfertigung.
